WYMIENNIK BASENOWY PGMF-80 - 25kW - B80 (80 kBTU/h)
Opis

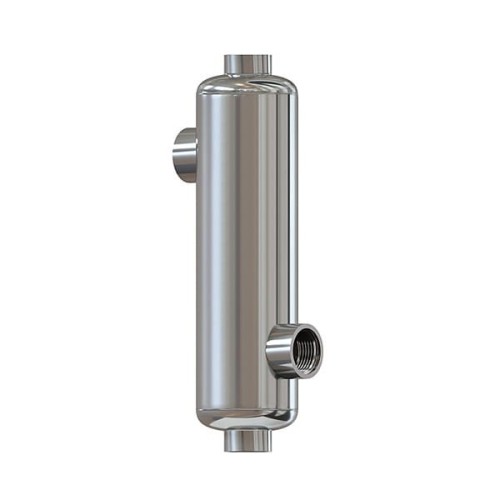

Wymienniki ciepła basenowy (płaszczowo-rurowy) PROMAG TYP PGMF-80 - B80 (80 kBTU/h) 25kW + uchwyty montażowe
Wymiennik ciepła do basenu (płaszczowo-rurowy) to zdecydowanie najtańszy, najszybszy i najbardziej zalecany sposób ogrzania wody w basenie o ile tylko istnieje możliwość jego zastosowania. Łączy obieg ciepłej wody z kotła z obiegiem wody w basenie i zapewnia efektywną wymianę ciepła między nimi. Współczesne piece posiadające możliwość konfiguracji i automatyzacji pozwalają wygodnie korzystać z ciepłej wody w basenie niemal przez cały rok przy minimalnych kosztach w porównaniu do grzałek elektrycznych, pomp ciepłą czy instalacji solarnych.
Wymienniki posiadają certyfikaty: ISO-9001-2009; PED 97/23/EC.
Wymienniki w całości wykonane ze stali nierdzewnej ANSI316 ze zdolnością do SAMOCZYSZCZENIA !!!
Wymienniki posiadają wszystkie atesty POLSKIEGO producenta PROMAG !!!
Basenowe wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane rury (tuby) oraz płaszcz komory w której są zanurzone. Przepływ płynów wymieniających ciepło jest ukierunkowany przeciwprądowo. Wymienniki wykonane są w całości ze stali nierdzewnej Ansi316 jako konstrukcja nierozbieralna. Specjalne profilowanie rury (tuby) zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.
GWARANCJA 24 MIESIĄCE !!!
Informacje techniczne produktu:
1. Moc do 25 kW (80 kBTU/h).
2. Przyłącza gwintowe 2x GW 1" czynnika grzewczego - F1 i F4 ze stali nierdzewnej.
3. Przyłącza gwintowe 2x GW 1 1/2" czynnika ogrzewanego - F2 i F3 ze stali nierdzewnej.
4. Wymiary: 292 x 146 mm
5. Powierzchnia wymiany ciepła: 0,20 m2
6. Ciśnienie testowe 13 bar
7. Ciśnienie robocze 10 bar
8. Stal Ansi 316
9. Przepływ medium grzewczego - 18 l/min
10. Przepływ medium ogrzewanego - 150 l/min
11. Zakres temperatur pracy -10oC do +110oC
12. Maksymalna powierzchnia basenu 25 m3.
Moc 25kW wymiennik osiąga przy zastosowaniu mediów woda-woda, przy założonej różnicy temperatur między nimi 60 st.C. (100% wydajności)
Wydajność w przypadku różnicy temperatur między mediami:
- 60 °C = 100%
- 50 °C = 85%
- 40 °C = 70%
- 30 °C = 55%
Przy zastosowaniu jako medium grzewczego glikolu wydajność spada do 90%
ZASTOSOWANIE:
- Ogrzewanie podłogowe
- Baseny, spa i zbiorniki z ciepłą wodą
- Odmrażanie podjazdów i parkingów
- Kominki, kotły, solary i inne urządzenia grzewcze związane z CO i CWU
- Zastosowanie przemysłowe jako chłodnice olejów, silników, układów napędowych, próbek w instalacjach kotłowych
ZALETY
-Najwyższy z możliwych współczynnik wymiany ciepła
-Małe gabaryty przy dużych mocach cieplnych
-Wysoka odporność na zmiany ciśnienia i temperatury
-Wysoki przepływ przy niskich stratach ciśnienia
-Prosty montaż i demontaż.
Aby obliczyć orientacyjną potrzebną moc wymiennika ciepła do Państwa basenu, należy skorzystać z poniższego wzoru:
[objętość basenu w m³] * (różnica temperatury wody docelowej i dopływowej) * 1,16 / oczekiwana ilość godzin do podgrzania
Przykład:
4m x 8m x 1,5 m = 48m³, temperatura docelowa wody 28°C, temperatura wody w sieci: 6°C, oczekiwany czas podgrzania z 6°C do 28°C = 48 godzin
48 * (28 - 6) * 1,16 / 48 = 25kW
Należy kupić wymiennik o mocy co najmniej 25kW, a optymalnie 45kW - ponieważ zgodnie z technicznymi parametrami wymienników ich wydajność zmienia się w zależności od parametrów zasilania wymiennika.
