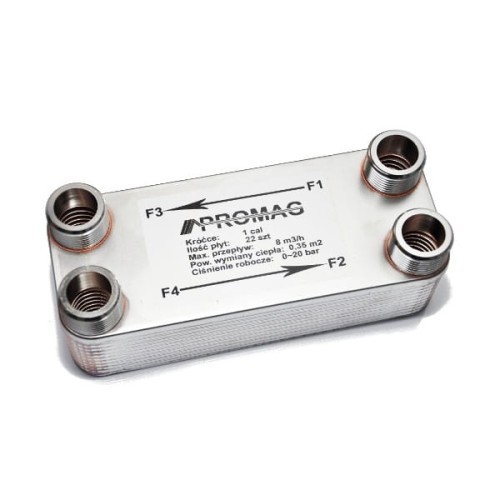

WYMIENNIK CIEPŁA PGM-1c-22 (30 kW)
Opis
WYMIENNIK CIEPŁA 22 PŁYTOWY 30 kW - TYP PGM-1c-22
Wymienniki idealne do współpracy z urządzeniami grzewczymi o mocy do 30 kW – kotły stałopaliwowe, kominki z płaszczem wodnym itp.
Wymienniki przeznaczone do ciepłej wody użytkowej c.o. i c.w.u.
Marki PROMAG, WAT-THERM, HEATLEADER należą do grupy PROMAG POLSKA lidera produkcji PŁYTOWYCH i BASENOWYCH WYMIENNIKÓW CIEPŁA słynących z niezawodności, bezawaryjności w najkorzystniejszych możliwych cenach dostępnych na rynku Polskim i UE
Wymienniki posiadają wszystkie atesty POLSKIEGO producenta PROMAG !!!
Płytowe lutowane wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.
Informacje techniczne produktu:
- Pakiet 22 lutowanych płyt ze stali nierdzewnej.
- Króćce gwintowe GZ 1" ze stali nierdzewnej.
- Moc do 30 kW.
- Wymiary: 220 x 90 x 56 mm.
- Powierzchnia wymiany ciepła: 0,350 m2.
- Ciśnienie testowe 4,5 MPa (45 bar).
- Ciśnienie robocze 2,0 MPa (20 bar).
- Stal Ansi 316.
- Lut - miedź.
- Zakres temperatur pracy -195oC do +220oC.
- Maksymalny przepływ: 8 m3/h
ZASTOSOWANIE:
Przyłączenie kotłów na paliwa stałe ( węglowe, miałowe na ekogroszek ) lub kominka z płaszczem wodnym do zamkniętego układu instalacji co z kotłem gazowym , również panele (kolektory ) słoneczne oraz podgrzewacze wody użytkowej zasilane ciepłem z kotłów. Ogrzewanie podłogowe zasilane z wysokotemperaturowych kotłów na paliwa stałe , węzły cieplne.
ZALETY
- Wysoki współczynnik wymiany ciepła
- Małe gabaryty przy dużych mocach cieplnych
- Wysoka odporność na zmiany ciśnienia i temperatury
- Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie
- Urządzenia do indywidualnych potrzeb
- Prosty montaż i demontaż
