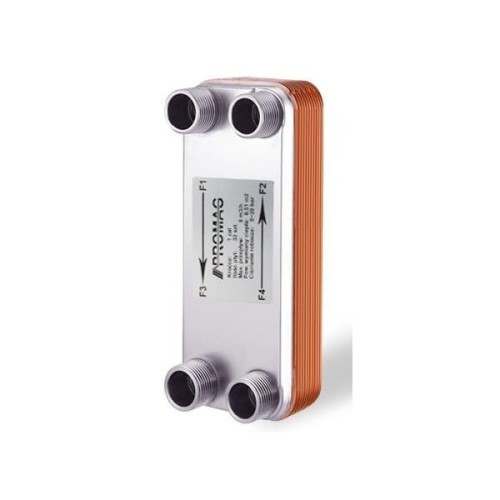

WYMIENNIK CIEPŁA PGM-5/4c-20 (80 kW)

WYMIENNIK CIEPŁA 20 PŁYTOWY 80 kW - TYP PGM-5/4c-20

Wymienniki idealne do współpracy z urządzeniami grzewczymi o mocy do 80 kW – kotły stałopaliwowe, kominki z płaszczem wodnym itp.

Wymienniki przeznaczone do ciepłej wody użytkowej c.o. i c.w.u.

Marki PROMAG, WAT-THERM, HEATLEADER należą do grupy PROMAG POLSKA lidera produkcji PŁYTOWYCH i BASENOWYCH WYMIENNIKÓW CIEPŁA słynących z niezawodności, bezawaryjności w najkorzystniejszych możliwych cenach dostępnych na rynku Polskim i UE

Wymienniki posiadają wszystkie atesty POLSKIEGO producenta PROMAG !!!

Płytowe lutowane wymienniki ciepła są urządzeniami przepływowymi, przeciwprądowymi. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

Informacje techniczne produktu:

1. Pakiet 20 lutowanych płyt ze stali nierdzewnej.
2. Króćce gwintowe GZ 5/4" ze stali nierdzewnej.
3. Moc do 80 kW.
4. Wymiary: 526 x 124 x 55 mm.
5. Powierzchnia wymiany ciepła: 1,200 m2.
6. Ciśnienie testowe 6 MPa (60 bar).
7. Ciśnienie robocze 4,5 MPa (45 bar).
8. Stal Ansi 316.
9. Lut - miedź.
10. Zakres temperatur pracy -195oC do +220oC.
11. Maksymalny przepływ: 22 m3/h

ZASTOSOWANIE:

Przyłączenie kotłów na paliwa stałe ( węglowe, miałowe na ekogroszek ) lub kominka z płaszczem wodnym do zamkniętego układu instalacji co z kotłem gazowym , również panele (kolektory ) słoneczne oraz podgrzewacze wody użytkowej zasilane ciepłem z kotłów. Ogrzewanie podłogowe zasilane z wysokotemperaturowych kotłów na paliwa stałe , węzły cieplne.

ZALETY

• Wysoki współczynnik wymiany ciepła
• Małe gabaryty przy dużych mocach cieplnych
• Wysoka odporność na zmiany ciśnienia i temperatury
• Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie
• Urządzenia do indywidualnych potrzeb
• Prosty montaż i demontaż
