WYMIENNIK CIEPŁA PGM-Rx-22u/1c-26 - 12,0 kW
Opis

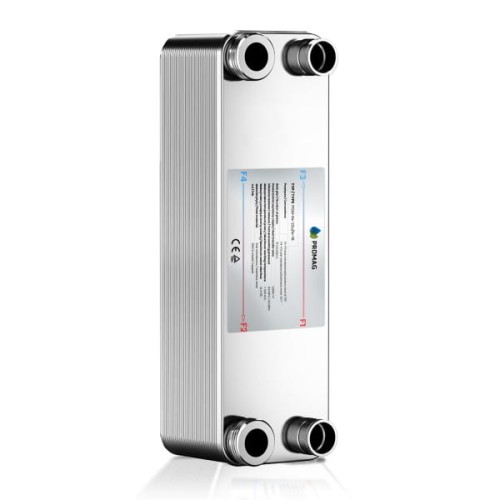

WYMIENNIK PŁYTOWY TYP: PGM-Rx-22u/1c-26
Wymienniki idealne do współpracy z jednostkami o mocy do 12,0 kW
Wymienniki posiadają wszystkie atesty POLSKIEGO producenta PROMAG.
Wymienniki objęte są 5-letnią gwarancją producenta.
Płytowe lutowane wymienniki ciepła PGM-Rx są urządzeniami przepływowymi, przeciwprądowymi. NAJNOWSZE OPATENTOWANE UKSZTAŁTOWANIE maksymalizuje najefektywniejsze oraz najszybsze skraplanie, oraz odparowanie czynnika. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.
ZASTOSOWANIE
Wymienniki stworzone do pracy na instalacjach w których jednym z czynników jest gaz zaś drugim inne medium (np. woda, glikol). Idealne do pracy z pompami ciepła, klimatyzatorami, agregatami wody lodowej. Idealne do zastosowania w instalacjach technologicznych, wentylacyjnych itp.
ZALETY
- Wysoki współczynnik wymiany ciepła
- Małe gabaryty przy dużych mocach cieplnych
- Wysoka odporność na zmiany ciśnienia i temperatury
- Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie
- Urządzenia do indywidualnych potrzeb
- Prosty montaż i demontaż
INFORMACJE TECHNICZNE PRODUKTU:
- Pakiet 26 lutowanych płyt ze stali nierdzewnej.
- Przyłącza strona gaz/lut F1->F3: stal nierdzewna ϕ22 - 7/8".
- Przyłącza strona medium/gwint F4->F2: stal nierdzewna GZ 1".
- Moc do 12,0 kW agregaty chłodnicze/pompy ciepła/klimatyzatory, itp.
- Wymiary: 523 x 107 x 71 mm.
- Powierzchnia wymiany ciepła: 1,352 m2.
- Ciśnienie testowe 6 MPa (60 bar).
- Ciśnienie robocze 4,5 MPa (45 bar).
- Stal Ansi 316.
- Lut - miedź.
- Zakres temperatur pracy -195oC do +220oC.
- Maksymalny przepływ: 12 m3/h
Moc wymiennika przy parametrach:
Strona pierwotna: R410a; Tskr = 40ºC, Przegrzanie 2K,
Strona wtórna: Woda; Twej = 32ºC; Twyj = 37ºC; Spadek ciśnienia 50kPa;
