WYMIENNIK CIEPŁA PGM-Rx-22u/1c-76 - 47,4 kW

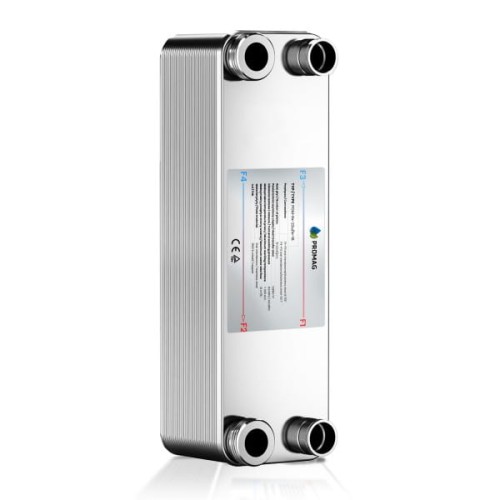

WYMIENNIK PŁYTOWY TYP: PGM-Rx-22u/1c-76

Wymienniki idealne do współpracy z jednostkami o mocy do 47,4 kW

Wymienniki posiadają wszystkie atesty POLSKIEGO producenta PROMAG.

Wymienniki objęte są 5-letnią gwarancją producenta.

Płytowe lutowane wymienniki ciepła PGM-Rx są urządzeniami przepływowymi, przeciwprądowymi. NAJNOWSZE OPATENTOWANE UKSZTAŁTOWANIE maksymalizuje najefektywniejsze oraz najszybsze skraplanie, oraz odparowanie czynnika. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego. Przepływ płynów wymieniających ciepło jest ukierunkowany w co drugi kanał tworzony przez płyty grzewcze. Wymienniki wykonane są w całości ze stali nierdzewnej jako konstrukcja nierozbieralna. Szczelność konstrukcji oraz trwałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Specjalne profilowanie płyt grzewczych zapewnia przepływ o dużej turbulencji. Umożliwia to bardzo efektywną wymianę ciepła oraz zapobiega gromadzeniu się zanieczyszczeń wewnątrz wymiennika.

ZASTOSOWANIE

Wymienniki stworzone do pracy na instalacjach w których jednym z czynników jest gaz zaś drugim inne medium (np. woda, glikol). Idealne do pracy z pompami ciepła, klimatyzatorami, agregatami wody lodowej. Idealne do zastosowania w instalacjach technologicznych, wentylacyjnych itp.

ZALETY

• Wysoki współczynnik wymiany ciepła
• Małe gabaryty przy dużych mocach cieplnych
• Wysoka odporność na zmiany ciśnienia i temperatury
• Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie
• Urządzenia do indywidualnych potrzeb
• Prosty montaż i demontaż

INFORMACJE TECHNICZNE PRODUKTU:

1. Pakiet 76 lutowanych płyt ze stali nierdzewnej.
2. Przyłącza strona gaz/lut F1->F3: stal nierdzewna ϕ22 - 7/8".
3. Przyłącza strona medium/gwint F4->F2: stal nierdzewna GZ 1".
4. Moc do 47,4 kW agregaty chłodnicze/pompy ciepła/klimatyzatory, itp.
5. Wymiary: 523 x 107 x 198 mm.
6. Powierzchnia wymiany ciepła: 4,265 m2.
7. Ciśnienie testowe 6 MPa (60 bar).
8. Ciśnienie robocze 4,5 MPa (45 bar).
9. Stal Ansi 316.
10. Lut - miedź.
11. Zakres temperatur pracy -195oC do +220oC.
12. Maksymalny przepływ: 12 m3/h

Moc wymiennika przy parametrach:
Strona pierwotna: R410a; Tskr = 40ºC, Przegrzanie 2K,
Strona wtórna: Woda; Twej = 32ºC; Twyj = 37ºC; Spadek ciśnienia 50kPa;
